Hlavní technologické rysy strojů Parmigiani
Technologie VBH - 4 válcové zakružovačky
1 Konstrukce plného rámu zajišťuje maximální tuhost a přesnost
2 Rám stroje s lineárním vedením válců, geometrie válců umoňuje nejkratší předohyby
3 Naddimenzovaný ložiskový systém se čtyřmi sferickými ložisky pro každý válec
4 Kluzné vedení válců z odolných antifrikčních materiálů je bezúdržbové
5 Tuhý rám, bez přenosu sil do základu
6 Digitální řízení paralelity válců proporcionálními ventily. Přesnost nastavení 0,1 mm
7 Válce vyrobeny z vysokopevnostní oceli, kované s velkými průměry čepů. Válce jsou lehce bombírovány, kalené a leštěné
8 Tuhý rám uzpůsobený pro zakružování kónusových tvarů
9 Velmi tuhá konstrukce sklopného ložiska se čtyřmi dosedacími plochami pro zajištění maximální tuhosti
10 Centrální řídící panel, lehké konstrukce pro snadnou obsluhu
11 Plynule měnitelná rychlost, řízená joysticky z řídícího panelu
12 Plynule nastavitelná síla přítlaku spodního válce s digitálním výstupem na panelu
13 Kabeláž rezistentní proti elektromagnetickému rušení.
14 Vysoký kroutící moment a plně hydraulický pohon horního a spodního válce s automatickou kompenzací rychlosti.
15 Okamžitá brzda rotace válců pro maximální bezpečnost
![](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000024-858dc858df/page40image3841856.jpg?ph=3b5ed59317)
Tuhá konstrukce stroje s lineárním vedením je systém, který garantuje přesnou geometrii výrobku pro všechny druhy zakružování a je nezbytnou geometrickou podmínkou pro komplexní zakružování včetně malých průměrů s dodržením perfektní kvality předohybu.
![Princip zakružování](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000065-2bbea2bbed/prebend_8835-interpolace.jpg?ph=3b5ed59317)
Technologie PLANET - univerzální zakružovačky profilů
- Zakružovačka s kombinovanou konstrukcí, pro práci s vertikálními a horizontálními osami
- N° 3-poháněné válce (všechny)
- Poháněné válce třemi pomaloběžnými hydraulickými motory
- Plynule nastavitelná rychlost válců z řídícího panelu
- Plně hydraulicky řízená kompenzace rychlosti mezi horním a spodními válci
- Hydraulické nezávislé nastavení pozice spodních válců
- Hřídele jsou vyrobeny z legované oceli (tepelně zpracované), montované na sférická ložiska
- Zakružovací válce jsou vyrobeny z vysokopevnostní oceli, polotovary jsou výkovky tepelně zpracovány
![](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000035-0598f05991/Plan%2045%20mod-DSC_1879-rit.jpg?ph=3b5ed59317)
![Nezávislé vodící válce, nastavení v šesti osách hydraulicky přímo z řídícího panelu. Výjimečná univerzálnost stroje.](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000030-e73c8e73ca/pastedGraphic%203.png?ph=3b5ed59317)
![Univerzální zakružovací válce z vysokopevnostní oceli, výkovky tepelně zpracovány pro dlouhou životnost.](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000032-2bc872bc89/mod%20DSC_1891.jpg?ph=3b5ed59317)
Technologie PCO - 3 válcové zakružovačky s variabilní geometrií
- Absolutně precisní předohyb je hlavním rysem pro stroje PCO
- Všechny 3 válce jsou variabilně a nezávisle nastavitelné v 6 ti osách
- Možnost dosáhnout perfektního předohybu na jakékoliv tloušťce plechu, pracovní postup "obdobný lisování"
- Plech je při práci v horizontální poloze
Parmigiani - PCO zakružovačky - flexibilita pro veškeré zakružovací operace.
![](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000036-b7cdfb7ce2/DSCN5724%20mod.jpg?ph=3b5ed59317)
![](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000039-a392ca392e/PCO%20-%201moda.jpg?ph=3b5ed59317)
- Vysokou flexibilitu stroje umožňuje variabilní geometrie nastavení válců
- Téměř neomezený rozsah výrobních úkonů - předohyby, lisování kuželů, kalibrace dílů, atd.
- Plynulé nastavení přesných pozic všech válců a jejich rotace přímo z ovládacího panelu
Řídící systémy zakružovaček plechů a profilů
Nabízíme nejširší nabídku systémů pro ovládání zakružovacích strojů. Od jednoduchého, kompaktního systému DIGIMATIC, NC řízení až po CNC řízení STRADIVARI®, které je, s neomezeným počtem ovládaných os, vhodné pro jakoukoliv výrobní aplikaci.

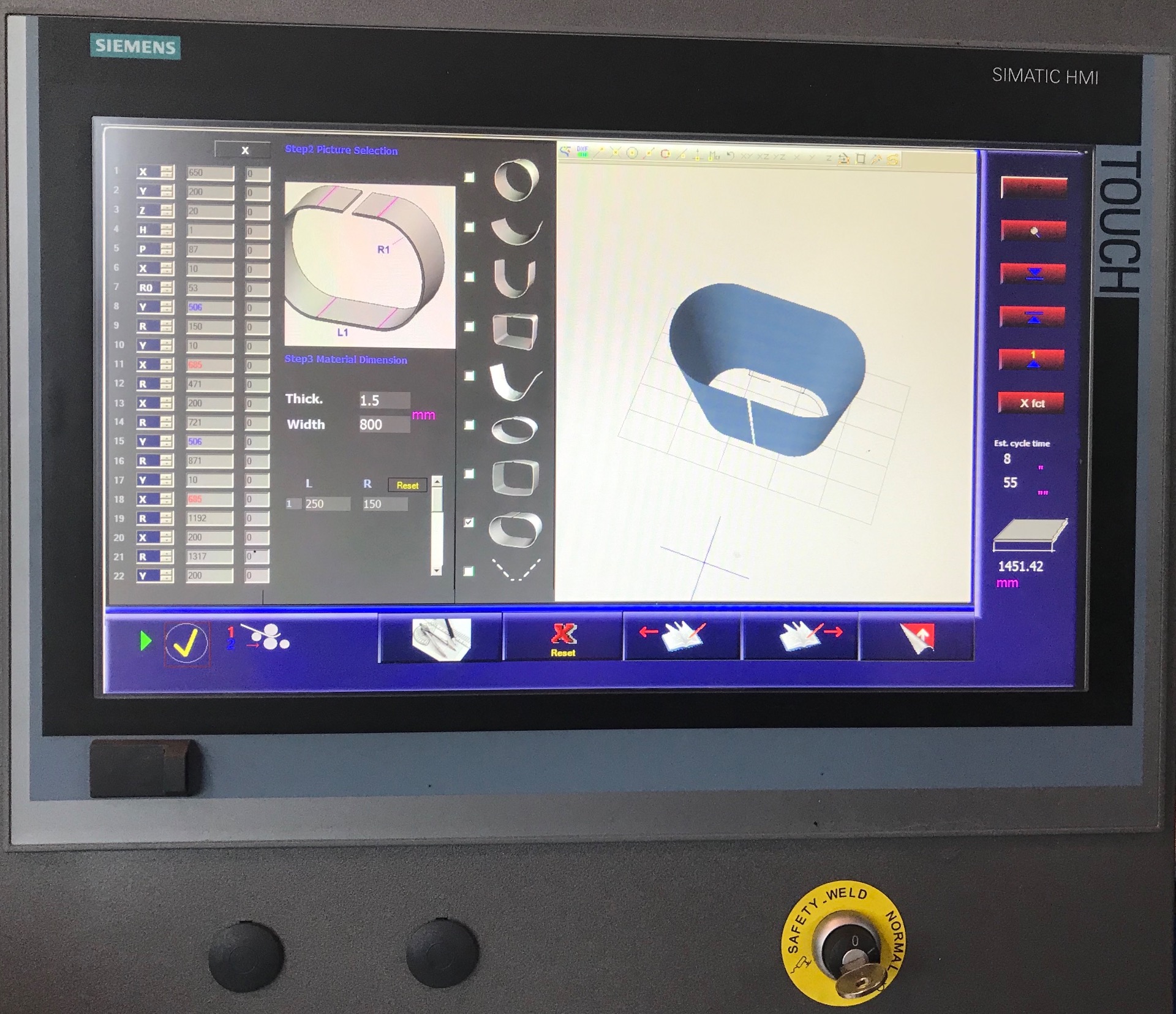

CNC řídící systém STRADIVARI® nyní obsahuje 3D-ROLLCAD®. Jedná se o skutečný 3D CAD SOFTWARE, plně integrovaný do řídícího sytému. Stačí namalovat tvar výrobku do 3D-ROLLCAD® a systém Vám automaticky vygeneruje sekvenci nutných ohybů.
- Integrovaná diagnostika stroje ve stadardu každého systému.
- Kontrola elektrických a hydraulických sytémů graficky, přímo na panelu operátora
![](https://3b5ed59317.clvaw-cdnwnd.com/7fa41501d13fa6d289d355983f7f6535/200000046-be907be90a/parmigiani%20customer%20care%206%20pagina.jpg?ph=3b5ed59317)
Intuitivní, výkonné, uživateli oceňované - 4 úrovně řídících systému strojů Digimatic, NC Save&Bend, CNC Fast, CNC Stradivari
Doporučíme Vám optimální systém pro Vaši výrobu.
